无线wifi接线示意图

　　无线局域网的发展得益于支持无线局域网的无线路由器的出现和发展,无线路由器是无线局域网中的关键节点,是实现有线到无线转换的必要设备，那么你知道无线路由器接线的方法吗?下面是www.xiqb.com整理的一些关于无线路由器接线的相关资料，供你参考。

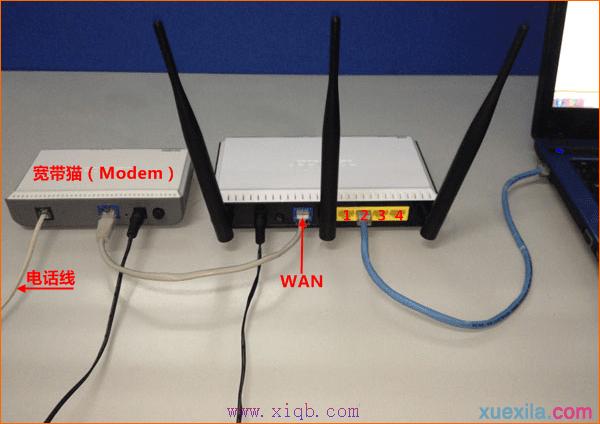

　　无线路由器接线示意图1、电话线上网

　　请准备2根较短的网线，一根网线用来连接ADSL Modem (猫)与路由器的WAN接口;另一根网线用来连接路由器上的任意一个LAN (1/2/3/4)接口与计算机。

　　电话线上网时路由器安装

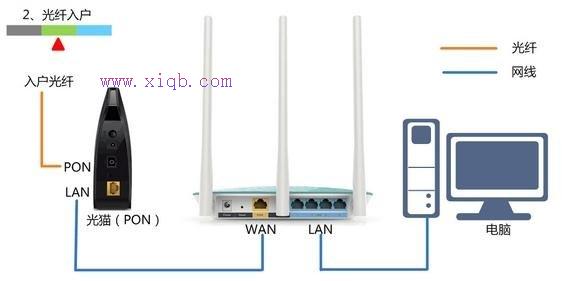

　　无线路由器接线示意图2、光钎上网

　　请准备2根网线，一根网线用来连接光猫与路由器的WAN接口;另一根网线用来连接路由器上的任意一个LAN(1/2/3/4)接口与计算机。

　　光钎上网时路由器的安装方法

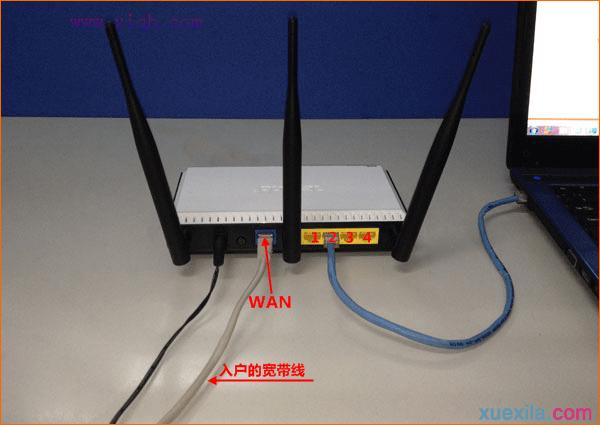

　　无线路由器接线示意图3、网线入户上网

　　请准备1根网线，先把宽带运营商提供的入户网线插在路由器的WAN接口;再把自己准备的网线，一头连接计算机，另一头连接到路由器上的任意一个LAN(1/2/3/4)接口。

　　网线上网时路由器安装

　　注意问题

　　无线路由器安装成功后，设备上的SYS指示灯会闪烁，WAN接口会常亮或者闪烁，1/2/3/4口中与电脑相连的端口常亮或闪烁。如果相应的指示灯未亮或者闪烁，请检查电源是否插上、接口是否连接正确、网线是否有问题。
